Hur väljer jag rätt bandrulle för en grävmaskin?

Den rätta bärrullenmatchar din grävmaskins underredesmått, modellnummer och förväntade arbetsbelastning. Innan du beställer, samla in tre saker: maskinens serienummer, underredesserien och artikelnumret som är stämplat på din befintliga rulle. Denna guide förklarar hur man mäter en bärrulle, jämför specifikationer, utvärderar lastkapacitet och väljer mellan OEM- och eftermarknadsalternativ. YINTAI levererar rullar för många bandgående maskiner, så du kan bekräfta passform med en pålitlig källa. Gissa inte storlekar. En felaktig bärrulle för grävmaskin slits snabbt och skadar kedjan. Mät noggrant och verifiera sedan dina siffror mot leverantörens katalog innan du köper rätt bärrullar. Bärrullar som passar korrekt håller längre och håller din maskin produktiv.

Viktiga punkter

• Mät din gamla bärrulles diameter, bredd och bultmönster för en perfekt passform.

• Matcha rullen med din grävmaskinsmodell och artikelnummer för att undvika slitage.

• Välj dubbelflänsade rullar för ojämn terräng och enkelflänsade för plant underlag.

• Jämför stålkvalitet, tätningar och garanti för att få bästa värde.

• Följ en checklista och verifiera passformen efter installation för att förhindra driftstopp.

Förstå grunderna för grävmaskinens bärrullar innan du köper

Känn till bärrullarnas roll i underredet

En bärrulle bär maskinens vikt och rullar längs insidan av bandkedjan. Denna rörelse sprider lasten under körning och håller kedjan korrekt positionerad. Bärrullsetet stöder den övre delen av kedjan, vilket förhindrar att den hänger. När du kör över stubbar eller stenar hanterar rullsystemet vridbelastningar som annars skulle kunna skada interna tappar.

Du kommer att stöta på flera underredesdelar med liknande namn. Underrullar, även kallade bärrullar, sitter under bandramen och bär huvudlasten. Överrullar håller upp den övre kedjedelen. Topprullar tjänar samma syfte på vissa maskiner. Bekräfta rullens placering innan du beställer, eftersom en överrulle inte passar där en underrulle ska sitta.

Slitage är inte en visuell bedömning. Inspektörer registrerar rullslitage som en procentsats under bandinspektioner. Byt ut rullen när slitbaneslitaget överstiger 10 % av dess ursprungliga fabriksdiameter eller når tillverkarens slitagegränser.YINTAI tillverkar rullar för grävmaskiner, bulldozers, skördare, kranar och borrmaskiner, så att du kan hitta rätt underredesbärrulle för din utrustningstyp.

Identifiera enkelflänsade och dubbelflänsade bärrullar

Antalet flänsar avgör hur rullen styr kedjan. En enkelflänsad rulle har en fläns på utsidan. Den tillåter mer flexibilitet på insidan och fungerar bra på plana, jämna ytor. En dubbelflänsad rulle har flänsar på båda sidor, vilket skapar en vaggeffekt som helt omsluter kedjan.

Dubbla flänsar förhindrar förflyttning i sidled och minskar urspårningar med upp till 40 % på ojämnt underlag. Enkla flänsar hanterar körning i rak linje bra och passar för höghastighetskörning. Fel val leder till felinriktade band, skadade kedjelänkar och oftare förekommande reservdelsbyten. YINTAI erbjuder enkla eller dubbla flänskonfigurationer för att matcha din maskin och dina arbetsförhållanden.

Välj rätt bandrulle genom att mäta viktiga specifikationer

Börja med den gamla rullen. Stämplade nummer bleknar, så dina mätningar definierar passformen. Varje bandrulle bär maskinens vikt. Varje bandrulle för grävmaskin måste matcha den last den bär. Rätt storlek på bandrullen kommer från den gamla delen.

Samla rätt verktyg. Digitala skjutmått, mikrometermåttband och ultraljudstjockleksmätare ger exakta avläsningar. En linjal är inte tillräckligt noggrann.

Mät diameter, bredd och bultmönster

Mät dessa värden:

1. Mät bandrullens ytterdiameter.

2. Mät flänsdiametern på båda sidor.

3. Mät rullens totala bredd.

4. Mät avståndet mellan monteringsbultarna.

5. Mät axeldiametern.

Dessa fem dimensioner definierar passformen. Avståndet mellan monteringsfötterna och bultmönstret diskvalificerar först en felaktig rulle. Kontrollera bultmönstren noggrant. Använd denna sekvens för alla bandrullar.

Kontrollera nu slitaget. Mät slitbanans diameter över den smalaste slitna ytan. Jämför den med gränsvärdena i OEM-servicehandboken. Bandrullar på undersidan bär tyngre laster. Byt ut bandrullen när slitbanans slitage överstiger 10 % av den ursprungliga fabriksdiametern.

Inspektera de inre och yttre flänsarna. Friska flänsar behåller en enhetlig profil med en definierad radie. Slitna flänsar visar tunnare sidoväggar, rundade kanter eller vassa knivliknande läppar. Skillnader i slitage mellan inre och yttre flänsar signalerar ramfelinriktning, böjda ramar, felaktig spänning eller frekvent arbete i sidolutning. Bandrullar för grävmaskiner följer dessa slitageregler.

Bandbredden formar storleken och specifikationerna. Bredare band sprider ut arbetsvikten och minskar marktrycket. Breda maskiner behöver tyngre bandrullar. Smalare band förbättrar manövrerbarheten i trånga utrymmen. En grävmaskin med 100 cm band behöver en annan rulle än en med 60 cm band. Bandbredden bestämmer den nödvändiga storleken.

Matcha bandrullen för bandgrävmaskinsmodeller och artikelnummer

Grävmaskinens modell och serienummer begränsar sökningen. Skriv ner hela maskinmodellen och serienumret. OEM-artikelnumret som är stämplat på rullen är din utgångspunkt. Leverantörer korsrefererar det numret via sin katalog. Komatsu, Caterpillar och eftermarknadsmärken använder oberoende katalogsystem. Samma del kan ha olika koder. Matcha efter rulldiameter, axeldiameter, flänstyp, länkdelning, bandplattans bredd och monteringsmått.

Ge dessa detaljer till din leverantör: maskinens märke och modell, OEM-artikelnummer, rulltyp, rulldiameter, axellängd och avstånd mellan bulthål. När markeringar bleknar identifierar avståndet mellan bulthålen rätt del. YINTAI använder dessa detaljer för att hitta motsvarande bandrulle för bandgrävmaskinsmodeller som KOMATSU PC20, PC200 och CAT D6D.

Korsreferering beror på fullständiga mätningar. Leverantörer publicerar dimensionstabeller märkta A, B, C, D, E. Dessa visar total längd, monteringsbredd, bultavstånd, skalldiameter och håldiameter. Leverantörer listar bandrullar efter dessa dimensioner. Matcha varje etikett till det exakta maskinens serienummerintervall. En bandrulle för en serie kanske inte passar en annan. Artikelnumret ensamt är aldrig tillräckligt. Dina mätningar och artikelnumret bildar en komplett uppsättning grävmaskinsspecifikationer. Denna slutkontroll bekräftar kompatibilitet.

En bandrulle för underredet måste matcha kedjelänkens delning och monteringsfästets geometri. Verifiera dessa värden. YINTAI katalogiserar varje bandrulle för bandgående maskiner med fullständiga dimensioner. Att välja bandrulle för bandgrävmaskiner kräver uppmärksamhet på flänsdesign och tätningskvalitet.

Utvärdera hållbarhet, belastning och kostnad för bandrullar

Inspektera stållegering, värmebehandling och tätningskvalitet

Hållbara rullar börjar med kvalitetsstål. Högkvalitativt 40MnB/35MnB-borstål eller 40SiMnTi-legerat stål ger varje bandrulle styrkan att hantera tunga laster. Tillverkare använder sedan härdning och anlöpning. Denna värmebehandling ger en ythårdhet på 58–62 HRC samtidigt som en seg kärna bibehålls. Den hårda ytan motstår nötning från sten och grus. Den sega kärnan absorberar stötar utan att spricka. Denna balans definierar sann hållbarhet och styrka.

Tätningar skyddar det interna lagret. En flytande tätning håller smörjoljan på insidan och blockerar slipande jord, sand och lera från att tränga in. De metalliska tätningsytorna löper mot varandra med en tunn oljefilm emellan. En sliten tätningsyta utvecklar kanaler som pumpar ut smörjmedel och släpper in föroreningar. Gummiringen (toric ring) spelar också roll. En vriden eller härdad ring skapar ojämnt yttryck. Kontrollera navtemperaturerna varje skift för att upptäcka tidiga tecken på tätningsproblem. Behandla varje ny oljeläcka som en varningssignal. YINTAI använder automatiserad bearbetning och konsekvent svetsning för att leverera pålitlig tätningsprestanda på varje bandrulle för underrede.

Matcha lastkapacitet, kostnad och arbetskrav

Matcha rullens klassificering med din faktiska arbetsbelastning. En bandrulle klassad för 10 tons last passar medelstora grävmaskiner. Att överbelasta en bandrulle på en grävmaskin belastar komponenterna och förkortar livslängden. Placera en enkelflänsad rulle framför drivhjulet när det är möjligt. Denna position minskar belastningen på flänsen.

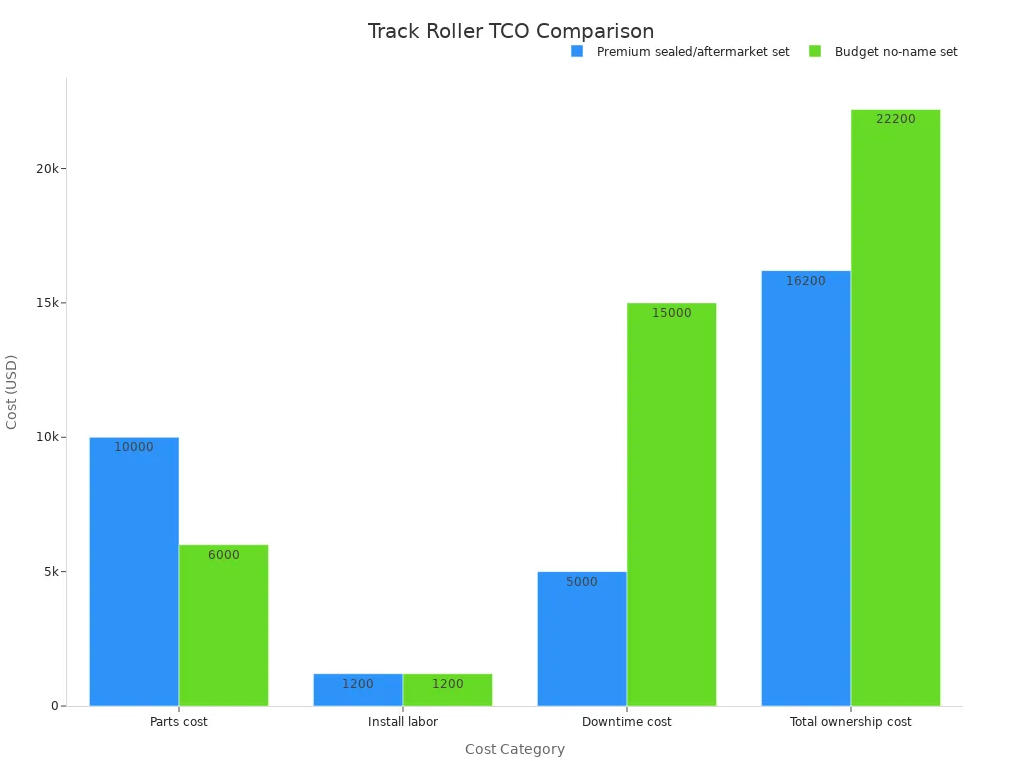

Kostnad förtjänar noggrann eftertanke. Enhetskostnaden för en bandrulle ligger på 100–500 USD styck. Underhåll av underredet står för ungefär 40 %–60 % av de totala maskinunderhållskostnaderna. Billigare rullar sparar pengar initialt men går sönder snabbare. Ett slitet glidlager kan orsaka plötsliga rullhaverier. Byt ut bandrullen innan den skadar kedjan. Proaktiva byten sparar cirka 50 % jämfört med akuta reparationer. Smidda, värmebehandlade rullar sänker den totala ägandekostnaden med 25 %–40 %. YINTAI producerar kraftiga bandrullar och standardbandrullar med konkurrenskraftiga priser. Dessa bandrullar för grävmaskinens prestandabehov ger lång livslängd. Välj bandrullematerial som matchar dina arbetsförhållanden. De rätta bandrullarna som grävmaskinsägare väljer kommer att minska stilleståndstiden och skydda din investering.

Jämför OEM- och eftermarknadsbandrullar för kvalitet och värde

Jämför garanti, prissättning och ersättningstillförlitlighet

Både OEM- och eftermarknadsalternativ kan fungera för din maskin. Jämför materialkvalitet, bearbetningsnoggrannhet, svetskvalitet, garanti och pris innan du bestämmer dig. OEM-delar garanterar kompatibilitet och använder premiummaterial. Högkvalitativa eftermarknadsdelar tillverkade enligt OEM-standarder kan matcha eller överträffa OEM-prestanda. Deras tillförlitlighet är jämförbar med originaldelar.

Rimliga garantivillkor från eftermarknadsleverantörer är ofta mer än hälften av OEM-garantiperioden, vilket bidrar till att säkerställa tillförlitlighet och kundservice. Eftermarknadsdelar bör också valideras genom tillförlitlighetstester före användning för att minska kompatibilitets- och prestandarisker.

Jämförelse	OEM	Eftermarknad
Garantiperioder	Tillverkarens garantitäckning nämns som en OEM-fördel.	Ansedda leverantörer erbjuder robusta garantier. Granska garantivillkoren före köp.
Ersättningstillförlitlighet	OEM-delar garanterar kompatibilitet och använder premiummaterial.	Högkvalitativa eftermarknadsdelar tillverkade enligt OEM-standarder kan matcha eller överträffa OEM-prestanda.

YINTAI fungerar som ett starkt exempel på en eftermarknadstillverkare. Företaget erbjuder precisionsbearbetade rullar, värmebehandlat stål, konkurrenskraftiga priser och global kundsupport. YINTAI producerar kraftiga bandrullar och standardalternativ för bandrullar för många maskinmodeller.

Kontrollera leverantörens kvalitetscertifieringar och returpolicyer

Be om certifieringar innan du betalar. ISO 9001 är en accepterad kvalitetscertifiering för underredeskomponenter. GFM, en kinesisk tillverkare av bandkedjor för grävmaskiner, innehar ISO9001-certifiering för internationellt kvalitetsledningssystem. CE-märkning bekräftar överensstämmelse med EU:s säkerhets- och miljökrav.

Välj leverantörer av bandrullar med eftermarknadssupport, spårning av ersättningsdelar och returpolicyer, och jämför priser med frakt i åtanke.

Ledtider beror på orderkvantitet. Beställningar under MOQ 10 möter instabila tidsramar eftersom produktionen väntar på en batch med andra SKU:er. Beställningar vid MOQ 10 följer standardbatchcykler. Större beställningar får hög förutsägbarhet genom dedikerade produktionskörningar. Tull- och konsolideringsproblem kan förlänga de faktiska ledtiderna. En handlare i Sydostasien kombinerade blandade SKU:er för att nå MOQ, men ofullständig HS-kodseparering fördubblade tullklareringstiden. En afrikansk flottchef blandade stödrullar med drivhjul och tätningar, vilket utlöste en detaljerad tullgranskning som höll grävmaskiner offline i en extra vecka. När du väljer en leverantör av bandrullar, bekräfta certifieringar, ledtider och returpolicyer först.

Följ en enkel urvalsprocess för rätt bandrullar

Använd en slutgiltig checklista innan du beställer

En strukturerad process förhindrar kostsamma misstag. Följ dessa steg för att välja rätt bandrulle för din maskin.

1. Rengör underredet noggrant. Ta bort lera, betong och slipande avlagringar från rullskal, fästen och länkfickor. Inspektera skalen efter hack, flisor, bucklor, förvrängda fästen eller sprickor längs svetsar och bulthål.

2. Mät slitaget exakt. Använd digitala skjutmått eller ultraljudstjockleksmätare för att mäta rullens slitbanediameter vid dess smalaste slitna yta. Byt ut bandrullen när slitbaneslitaget överstiger 10 % av den ursprungliga fabriksdiametern. Mät även banddelningen över flera länksektioner och byt ut kedjan när förlängningen överstiger 1 %–2 % av fabriksspecifikationen.

3. Granska flänsprofiler. Inspektera inre och yttre styrflänsar för enhetlig profil och definierad ytterkantsradie. Slitna flänsar visar tunnare sidoväggar, rundade kanter eller knivliknande läppar. Ojämnt inre och yttre flänsslitage indikerar ramfelinriktning eller felaktig bandspänning.

4. Kontrollera efter tätningsläckage. Inspektera tätningszoner nära ändkåporna efter våta oljerester, droppar eller kakade smutsringar. Tätningsfel orsakar oljeläckage, torra bussningar, friktionsvärme och snabb skärning under belastning.

5. Utför akustisk och termisk diagnostik. Lyssna under långsam körning. Slipande eller skrapande ljud indikerar slitna rullar eller felande lager. Klickande eller knackande ljud synkroniserat med rotation pekar på slitna kedjelänkar eller tappar. Använd en beröringsfri infraröd termometer efter drift. Rullar som är varmare än intilliggande enheter signalerar smörjfel som kräver brådskande utbyte.

6. Verifiera bandspänningen. För hårt spända band ökar radiella belastningar och orsakar snabbt slitbaneslitage, överhettade lager och upp till 15 % högre bränsleförbrukning. För löst spända band orsakar häng, kedjeslag och urspårning. Medelstora grävmaskiner kräver vanligtvis 1–2 tum (25–50 mm) tillåtet häng.

Innan du beställer, bekräfta din grävmaskinsmodell, serienummer och OEM-artikelnummer. Fotografera maskinens identifikationsskylt och rullen medan den fortfarande är monterad. Anteckna artikelnumret genom att försiktigt rengöra märkningen före demontering. Gissa aldrig otydliga tecken. Mät monteringsmönstrets dimensioner inklusive längsgående och tvärgående centrumavstånd, antal hål, håldiameter och gängdetaljer. Skicka en organiserad datamängd med märkta fotografier och dimensioner till din leverantör. YINTAI kan korsreferera dessa detaljer för att matcha rätt bandrullstorlek för din maskin.

Verifiera passform och bandprestanda efter installation

Efter installationen, inspektera alla delar för defekter. Använd en momentnyckel för att dra åt bultar enligt tillverkarens krav. Kontrollera efter djupt slitage eller sprickor på hjulytan och byt ut omedelbart om sådana hittas. Verifiera att det interna smörjsystemet är intakt för att förhindra att det fastnar eller överhettas. Bekräfta att lagren är fria från ovanliga ljud eller glapp.

Övervaka slitagemönster under drift. Jämnt slitage över rullens yta indikerar korrekt inriktning. Överdrivet slitage på inre flänsar signalerar bandfelinriktning. Platta fläckar på rullens omkrets indikerar lagerskärning. Att ena sidan slits snabbare än den andra pekar på ramförvrängning eller felinriktning av stödrullar. Vågbildning på bandlänkar indikerar systematiskt underredesfel.

Ojämna slitagemönster signalerar ofta felinriktning inom underredessystemet. Om ena sidan av en rulle slits snabbare än den andra kan det tyda på en förvrängd bandram eller felaktig installation.

YINTAI levererar kraftiga bandrullar och standardalternativ med precisionsbearbetning och värmebehandlat stål. Dessa bandrullar för grävmaskinens prestandabehov ger pålitlig livslängd. Bekräfta kompatibilitet med din leverantör innan den gamla delen går sönder.

Du känner nu till de viktigaste faktorerna: mät dimensioner, matcha modell och artikelnummer, välj rätt flänsdesign, verifiera lastkapacitet och jämför leverantörskvalitet. En billig bandrulle sparar sällan pengar. För en 20–22 tons grävmaskin kostar premiumtätade set 16 200 $ över 2 000 timmar, medan budgetset når 22 200 $ — 4,63 $ jämfört med 14,80 $ per timme.

För en underhållslogg med artikelnummer och mätningar. Detta gör framtida byten snabbare och skyddar kompatibiliteten. Bekräfta specifikationerna för din grävmaskins bandrulle med YINTAI eller din leverantör innan den gamla delen går sönder, så kommer din utrustning att spendera mer tid i arbete och mindre tid på verkstaden.

FAQ

Hur mäter jag min gamla bandrulle för ett byte?

Mät ytterdiameter, flänsdiameter, total bredd, axeldiameter och bulthålsavstånd. Använd digitala skjutmått för noggrannhet. Anteckna artikelnumret som är stämplat på bandrullen. Skicka dessa mätningar och din maskins serienummer till din leverantör för korsreferens.

Ska jag välja en bandrulle med enkel- eller dubbelfläns?

Välj dubbelfläns för ojämn terräng och tungt arbete. Dubbla flänsar minskar risken för urspårning med upp till 40 %. Välj enkelfläns för plana ytor och körning i hög hastighet. Placera en bandrulle med enkelfläns framför drivhjulet när det är möjligt för att minska flänspåfrestningen.

När ska jag byta ut en sliten bandrulle?

Byt ut din bandrulle när slitbaneslitaget överstiger 10 % av dess ursprungliga fabriksdiameter. Håll utkik efter tätningsläckage, slipande ljud eller navtemperaturer som är högre än intilliggande enheter. Ett slitet glidlager kan orsaka plötsligt haveri. Byt ut bandrullen innan den skadar bandkedjan.

Är eftermarknadsbandrullar lika bra som OEM-delar?

Högkvalitativa eftermarknadsbandrullar kan matcha eller överträffa OEM-prestanda när de är byggda enligt OEM-standarder. Jämför materialkvalitet, bearbetningsnoggrannhet, svetskvalitet, garanti och pris. YINTAI erbjuder precisionsbearbetade rullar med värmebehandlat stål, konkurrenskraftiga priser och global support. Be om certifieringar och returpolicyer innan du köper.

Hur verifierar jag korrekt passform efter installation av en bandrulle?

Dra åt bultarna med en momentnyckel enligt tillverkarens specifikationer. Kontrollera om det förekommer ovanliga ljud eller glapp i lagren. Övervaka slitagemönster under drift. Jämnt slitage indikerar korrekt inriktning. Överdrivet slitage på den inre flänsen signalerar felaktig bandinriktning. Platta fläckar indikerar att lagret har skurit. Bekräfta kompatibilitet med din leverantör innan den gamla delen går sönder.
